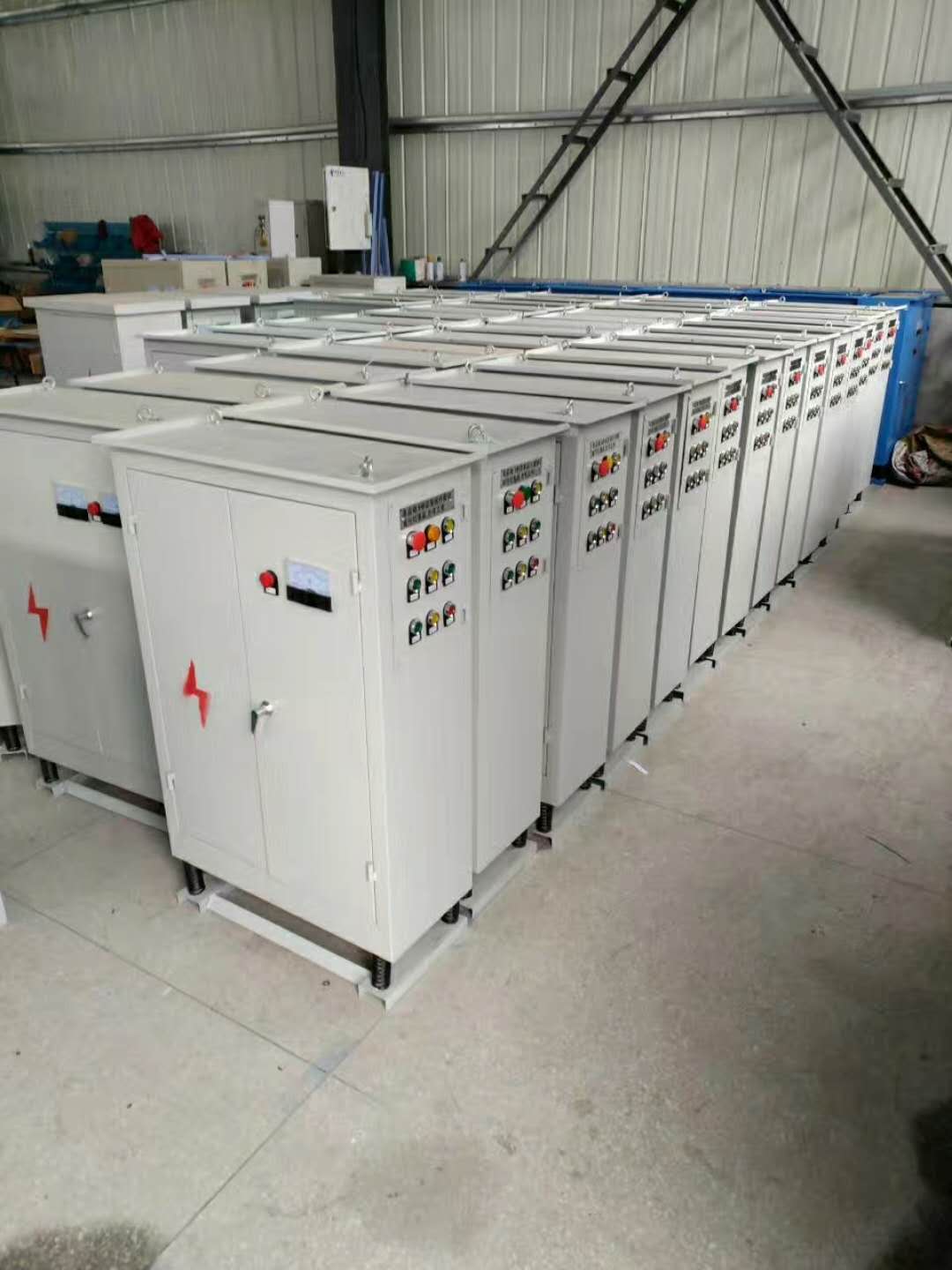

卷扬机电箱的通风设计
日期: 2021-09-26 16:02 浏览次数 :
①卷扬机电箱要有强迫通风回路，通风回路的空气流向应通畅，符合流体平滑转向原则，安装在电控柜上的风机应比卷扬机本身风机总通风量大30％～50％。
②卷扬机电箱的风路一般要有低风阻的进风口，在环境脏的场合进风口要有过滤网，过 滤网的风阻要小，并防止堵塞，要求经常打扫。
③卷扬机电箱内空气不应直通短路，也小应该发生热风回流，要在电控柜内安装必要的 导风板和挡风板。挡风板的作用是挡住直通风和避免热风回流以改善柜内空气流向，提高冷却效果。
④在没有专门设计强迫通风风道的柜内，单台卷扬机安装要与周围电器、箱壁保持 一定距离，特别是要留出上下空间使风道顺畅，使风町自由流动。根据功率大小不同，至少留有120～300ram空间，左右前方空问至少50mm。
⑤当卷扬机的环境温度超过40。C时，对有通风盖的卷扬机要去掉通风盖，让风顺利进入卷扬机内。
![]()
