手控卷扬钢丝绳
日期: 2022-03-19 15:28 浏览次数 :
手控卷扬机，也叫钻井用卷扬机，打井用卷扬机，钻探卷扬机，溜放卷扬机主要由电动机、卷筒、传动减速装置，带式离合器、带式制动器及机架等组成。传动减速机构包括两组齿轮传动和一组行星轮系统。行星轮系统由太阳轮、行星轮和大内齿轮组成。行星齿轮轴和卷筒联在一起，卷筒一端和大内齿轮外层分别装有带式制动器和带式离合器。工作时，电动机通过两组齿轮传动带动太阳轮旋转，太阳轮又带动两个行星轮自身轴旋转（自转）并推动大内齿轮空转，但此时卷筒仍在静止状态。当按下起动手柄时，带动离合器的摩擦带抱合大内齿轮，使大内齿轮停止旋转而固定不动，于是行星轮便又反过来沿着大内齿轮滚动，因而形成了行星轮绕太阳转的运动。

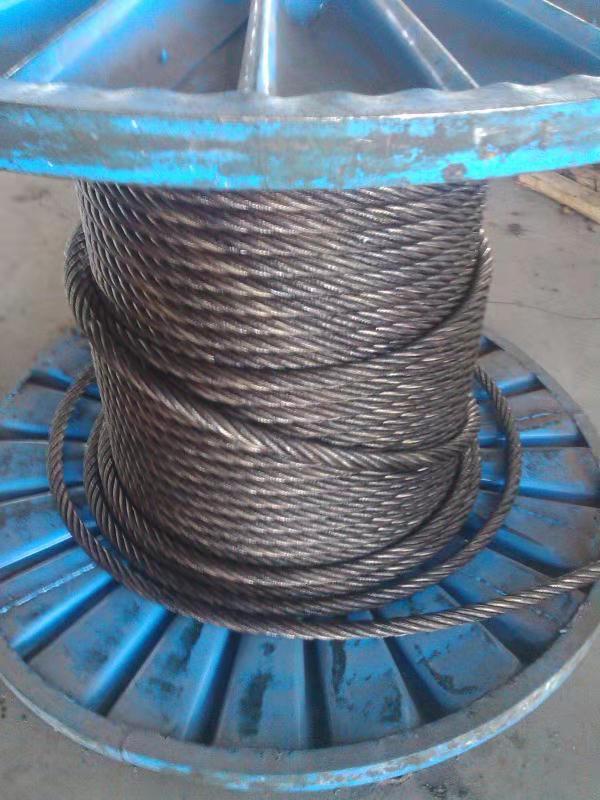

（1）点接触钢丝绳 点接触钢丝绳绳股中各层钢丝直径均相同，而内外各层钢丝的节距不同．因而相互交叉形成点接触。其特点是接触应力高．表面粗糙，钢丝易折断，使用寿命低。但制造工艺简单，便宜。在实际中常发现这种钢丝绳在受拉、尤其是受弯时由于钢丝间的点接触、造成应力集中而产生严重压痕，由此导致钢丝疲劳断裂而使钢丝绳过早报废。
（2）线接触钢丝绳 线接触钢丝绳绳股由不同直径的钢丝统制而成，每一层钢丝的节距相等，由于外层钢丝位于内层钢丝之间的沟槽内，因此内外层钢丝间形成线接触。这种钢丝绳的内层钢丝虽承受比外层钢丝稍大的应力，但它避免了应力集中，钢丝在接触处的二次弯曲现象，减少了钢丝间的摩擦阻力。使钢丝绳在弯曲上有较大的度，从而显著提高了强度，其寿命通常高于点接触钢丝绳。由于线接触钢丝绳比点接触钢丝绳的钢丝总面积大，因而承载能力高。如果在破断拉力相同的情况下选用线接触钢丝绳，可以采用较小的滑轮和卷筒直径，从而使整个机构的尺寸减小。应优先选用线接触钢丝绳。
![]()
