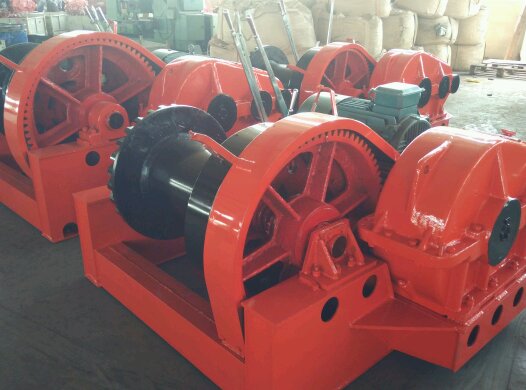

建筑施工卷扬机全桥逆变电路：
普通全桥逆变电路每相由4只功率开关器件组成，两相绕组共需8 只功率开关器件。同半桥逆变电路相比，功率开关器件数量比为2：1，结构上变得复杂，在稳定性和经济适用方面都不如半桥逆变电路。但是，全桥逆变电路不再需要对称正负输出电源，而只需要单路稳压电源即可。两相绕组的电流也不再对电源形成大的干扰，同时建筑施工卷扬机全桥电路的直流电压利用率也比半桥电路要高。
鉴于建筑施工卷扬机开关器件的数目较多，在实际应用中将中间两只桥臂合二为一，成为两套绕组的公共桥臂，就得到了两相三桥臂全桥逆变电路。其中的公共桥臂分别同左Z1桥臂组合，构成两相全桥逆变两相三桥臂全桥逆变电路继承了全桥逆变电路的优点，同时有效地减少了卷扬机开关器件的数目。在直流电压相同的情况下，其输出电压值可达到全桥电路的70％以上。在逆变桥结构上，两相三桥臂电路同三相半桥逆变电路完全一致，因此，容易从已有的六单元功率模块移植过来使用，其输出也可在三相同两相之间灵活转换。而目前三相逆变电路用的六单元功率模块的发展已经成熟，尤其是在小功率建筑施工卷扬机应用场合。
![]()
